A hidak hangjai

A beton és acél szimfóniája

Amikor átsétálunk egy monumentális hídon, vagy autóval áthajtunk rajta, a figyelmünket leginkább a panoráma, a hömpölygő folyó vagy a forgalom ritmusa köti le. Eszünkbe sem jut, hogy a talpunk vagy a kerekek alatt elterülő gigantikus építmény nem egy néma beton- és acéltömeg, hanem egy folyamatosan pulzáló, szinte élő organizmus. A hidaknak nagyon is van hangjuk. Ha képesek lennénk lecsendesíteni a város morajlását, és fülünket a híd belső pilléreire vagy tartókábeleire szorítanánk, egy kísérteties, mégis lenyűgöző mechanikus szimfóniát hallanánk.

A modern mérnöki tudomány számára a híd belső szerkezeti zajai nem felesleges környezeti ártalmak, hanem kulcsfontosságú diagnosztikai adatok. A hidak ugyanis „beszélnek” hozzánk: nyögnek a hatalmas súly alatt, pattognak a hőségben, és felsírnak, ha valahol fárad az anyag.

A láthatatlan zenekar: A szerkezeti zajok forrásai

Ahhoz, hogy megértsük, miért adnak ki hangot ezek a gigantikus műtárgyak, be kell tekintenünk a kulisszák mögé. A hidakra ható fizikai erők – a gravitáció, a hőmérséklet-változás, a szél és a dinamikus forgalmi terhelés – állandó mikroszkopikus mozgásra kényszerítik az anyagot. Ez a mozgás pedig törvényszerűen hanghullámokat generál.

1. Hőtágulás és összehúzódás: A híd „nyújtózkodása”

A fizika törvényei alól a legstabilabb híd sem bújhat ki. A nyári kánikulában az acélgerendák és a betonlemezek megnyúlnak, míg a téli fagyokban összehúzódnak. Ez a tágulás egy több száz méteres híd esetében akár a fél méteres elmozdulást is elérheti.

Ahogy a nap felkel és felmelegíti a szerkezetet, a híd elkezd mozogni. A belső tartóelemek, csomópontok és illesztések egymáshoz feszülnek. Amikor a felgyülemlett súrlódási feszültség hirtelen kioldódik, a híd belsejéből félelmetes, puskalövésre emlékeztető durranások, fémes pengések és mély morajlások törnek elő. Ez a híd természetes „nyújtózkodása”.

2. A ritmikus dobolás: Dilatációs szerkezetek

A hidakon utazva mindannyian ismerjük a ritmikus„tadam-tadam”vagy„klakk-klakk”hangot. Ezt a zajt nem maguk a főtartók, hanem a hídvégeken található úgynevezett dilatációs szerkezetek (tágulási hézagok) adják. Mivel a híd a hőmérsékletváltozás miatt mozog, az úttest nem lehet teljesen folytonos; szükség van résekre, amelyeket fésűs vagy gumibetétes acélszerkezetekkel hidalnak át. Amikor a gépjárművek kerekei nagy sebességgel áthaladnak ezeken a fémlemezeken, fizikai ütést mérnek rájuk, ami jellegzetes, csattanó, zakatoló hangként terjed szét a levegőben és magában a hídszerkezetben is.

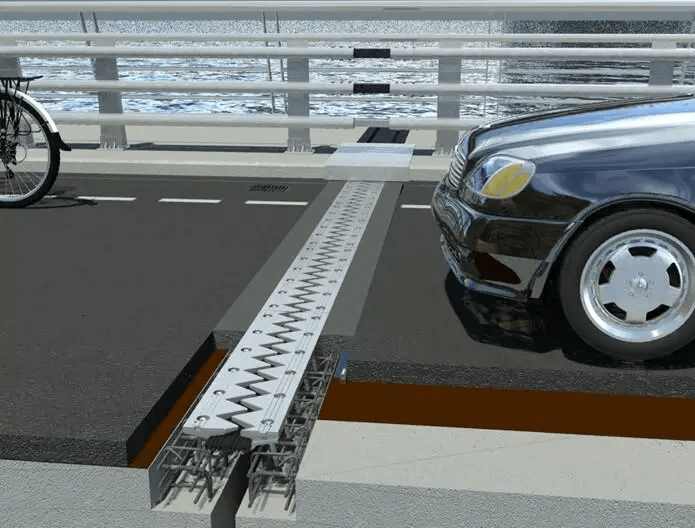

Híd dilatációs szerkezetének sematikus ábrája
3. Az aeroelasztikus hatás: Amikor a szél hangszerré változtatja a hidat

A nagy méretű ferdekábeles és függőhidak valójában óriási hárfák. Amikor a szél elhalad a feszítőkábelek, pilonok és áramvonalas pályaszerkezetek mellett, mögöttük légörvények keletkeznek (ezt hívják Kármán-féle örvénysornak). Ha az örvények leválási frekvenciája megegyezik a híd vagy a kábelek saját frekvenciájával, rezonancia lép fel. A hídtest ilyenkor mély, kísérteties búgásba vagy fütyülésbe kezd, miközben a kábelek szinte láthatatlanul vibrálnak, vibrációjukat pedig mélyen a betonpilonok gyomrába vezetik le.

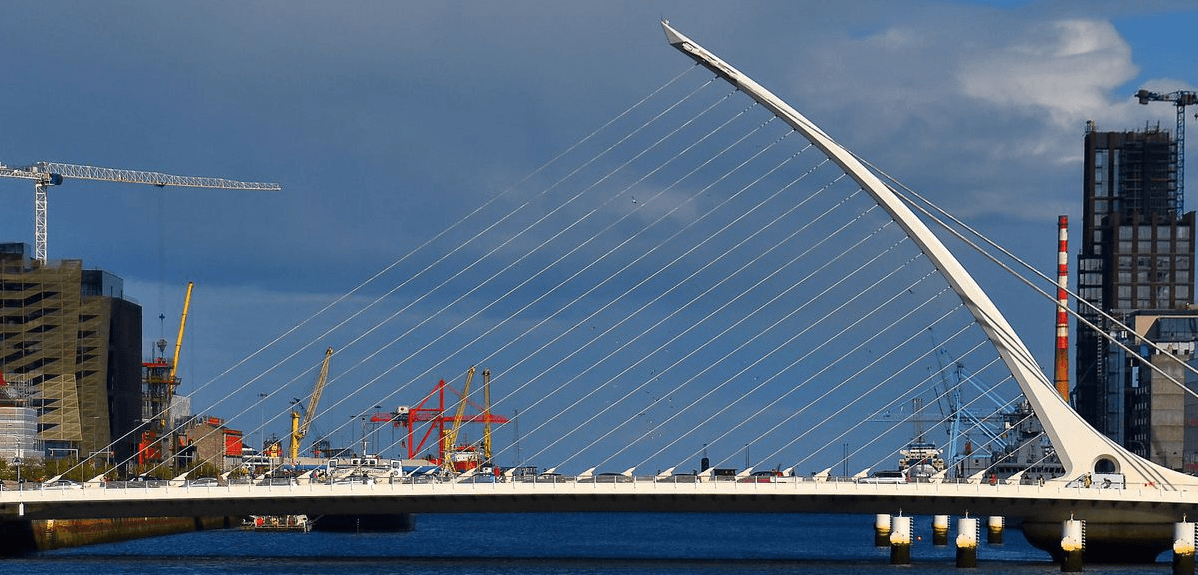

Hárfát formázó ferdekábeles függőhíd (Samuel Beckett híd, Dublin)
Magyar vonatkozások: Amikor a hazai hidak megszólalnak

A hídakusztika és a szerkezeti zajok jelenléte a magyarországi Duna- és Tisza-hidakra is tökéletesen igaz. A hazai hídmesterek és mérnökök napi szinten találkoznak ezekkel a jelenségekkel.

  • A Megyeri híd belső moraja: Hazánk legnagyobb ferdekábeles hídja a Megyeri híd, belülről valóságos hangversenyterem. A pilonok (az „A” betűt formázó hatalmas oszlopok) belseje üreges, ott létrák és liftek találhatók. Amikor odakint viharos szél fúj, a pilonok zárt belső terében felerősödik a kábelek felől érkező vibráció. A betonfalak között ilyenkor egy folyamatos, mély frekvenciájú, szinte meditatív zúgás hallható, amit a teherautók áthaladásakor keletkező fémes dübörgések szakítanak meg.

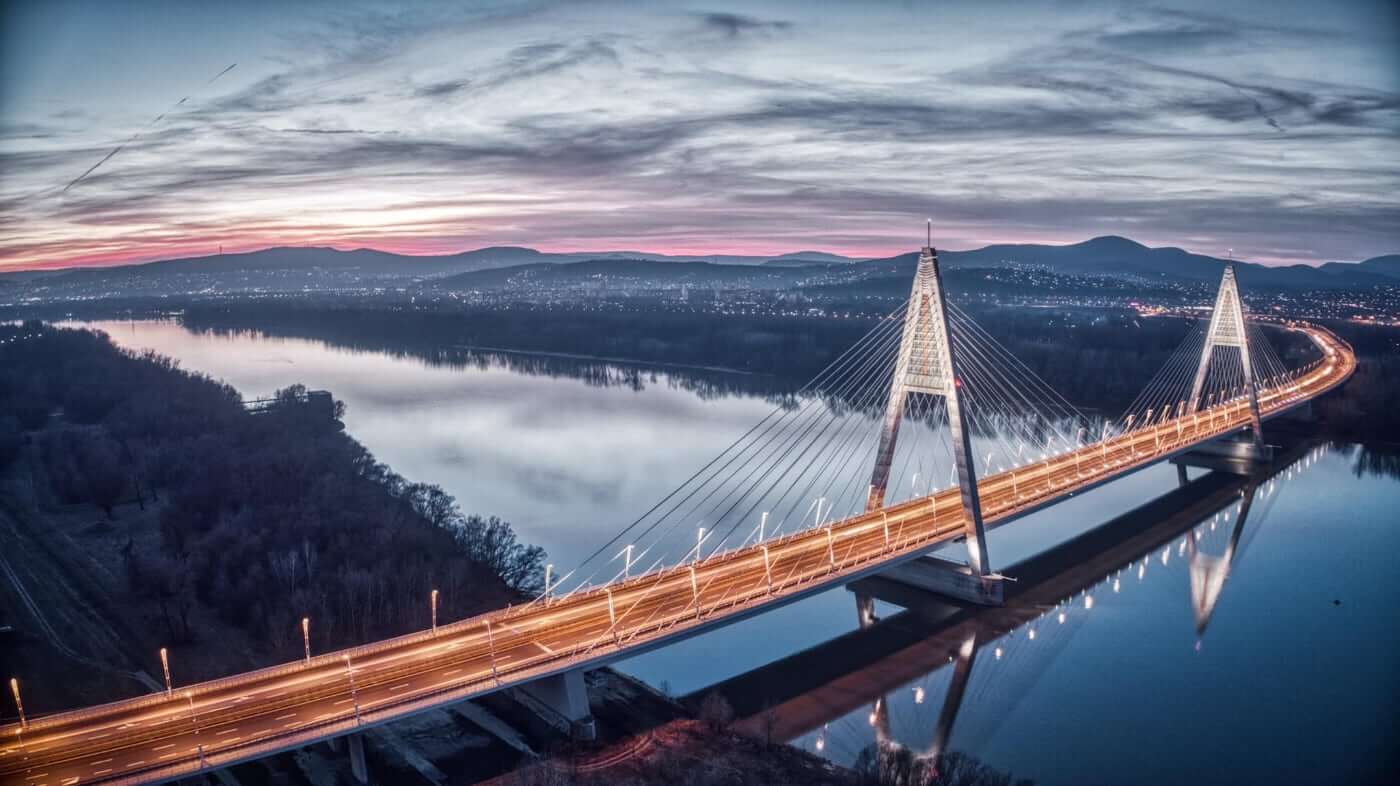

    Megyeri híd látképe
  • A Lánchíd és a történelmi fa-nyikorgás: A budapesti Lánchíd a felújítása előtt egészen más hangot adott ki, mint ma. Régebben, amikor a buszok áthajtottak rajta, a híd nemcsak mozgott, de a régi elemek finom egymáshoz dörzsölődése miatt egy jellegzetes, „fáradt”, nyikorgó hangot bocsátott ki. A modernizáció során a dilatációkat kicserélték, a szerkezetet megerősítették, így a Lánchíd ma már egy sokkal sterilebb, halkabb, „fémesebb” hangot ad ki, jelezve a megújult stabilitást.
  • A dunaújvárosi Pentele híd nyári robajai: A Pentele híd a világ legnagyobb támaszközű kosárfül-íves hídja. Az ilyen hatalmas acélszerkezetek különösen érzékenyek a napsütésre. A nyári hónapokban a hídmesterek rendszeresen beszámolnak arról, hogy az acél főtartók a tágulási feszültségek miatt olyan hangos csattanásokat produkálnak, mintha egy kisebb petárda robbant volna a híd belsejében.

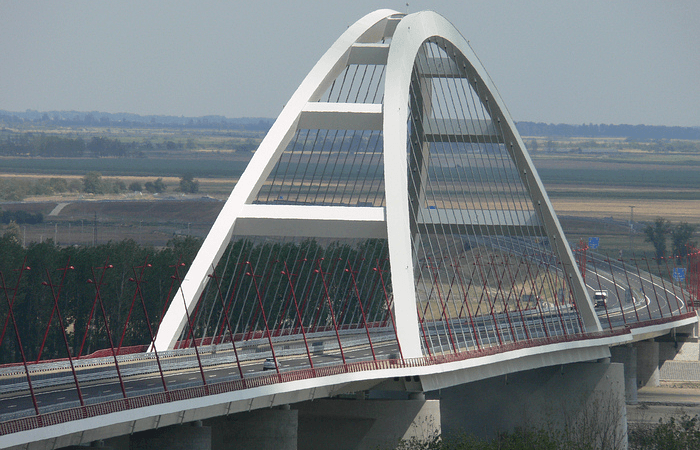

    Pentele híd látképe
Tudtad-e? Külföldi akusztikus érdekességek és katasztrófák
  • Tudtad-e, hogy a San Francisco-i Golden Gate híd 2020-ban elkezdett „énekelni”?Egy kerékpárút-korlát csere után a hídra rászerelt új, vékonyabb lamellák a szél hatására olyan brutális, magas tónusú fütyülő hangot kezdtek kiadni, amit kilométerekkel odébb, a város lakónegyedeiben is tisztán lehetett hallani. A lakók kezdetben azt hitték, ufók szállták meg a tengeröblöt, mire kiderült, hogy a híd alakult át egy gigantikus síppá. A híd üzemeltetője később megoldást dolgozott ki a probléma enyhítésére. Az új elemeket úgy módosították, hogy a hangok erőssége kb. 75%-al csökkent, így ma már szinte alig hallható. Ha meghallgatnád, hogyan zenélt a híd: https://www.youtube.com/watch?v=lC0Df0zknkk

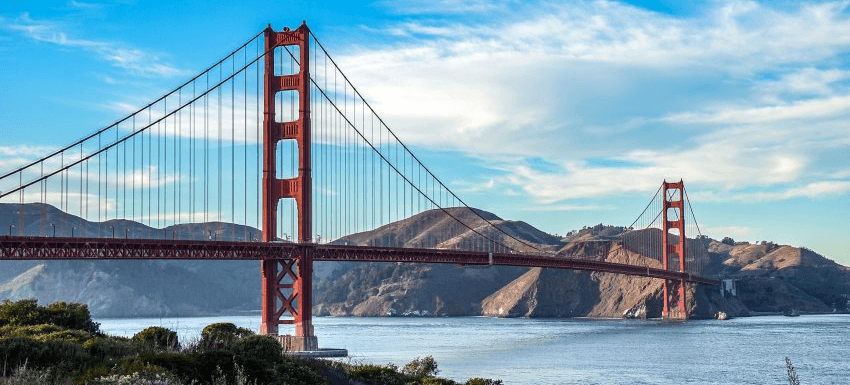

    Golden Gate híd látképe
  • Tudtad-e, hogy a leghíresebb hídhang egy katasztrófához kapcsolódik? 1940-ben a Tacoma Narrows híd az erős szélben olyan drámai lengésekbe kezdett, hogy a szerkezet belső feszültségei miatt az acél és a beton szó szerint sikoltozott és recsegett a megsemmisülése előtti percekben. Ez a katasztrófa tanította meg a mérnököket arra, hogyan kell áramvonalasítani a hidakat a szélzaj és a rezonancia kiküszöbölésére.

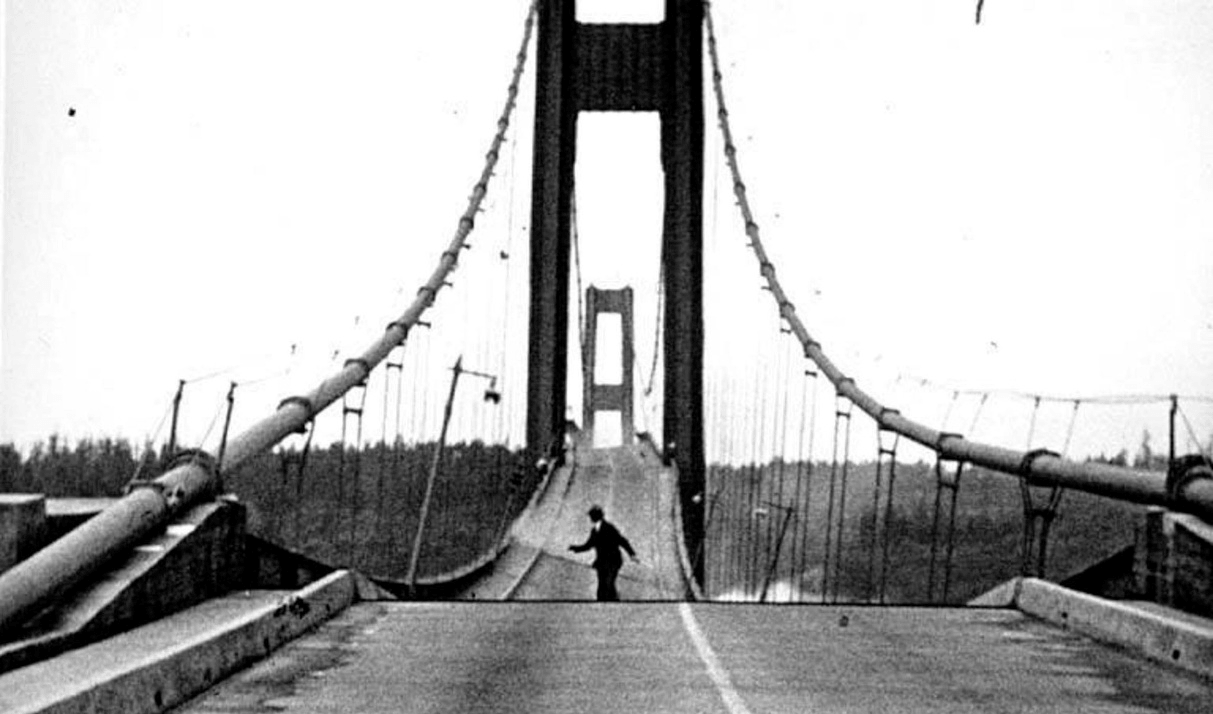

    Tacoma híd kilengése a katasztrófa előtti pillanatokban
  • Tudtad-e, hogy a London Millennium gyalogoshíd a gyalogosok ritmusát vette át? Amikor 2000-ben megnyitották a Temze feletti gyalogoshidat, az oldalirányban ringani kezdett. A híd belső szerkezeti zörejei és finom mozgása arra késztette az embereket, hogy öntudatlanul is felvegyék a híd ütemét. Ezzel egy olyan visszacsatolási láncot hoztak létre, amely felerősítette a híd mozgását, így az építményt le kellett zárni, és lengéscsillapítókkal kellett felszerelni. Ha megnéznéd, hogy ringott a híd: https://www.bbc.com/news/videos/cm2k7x3ln87o

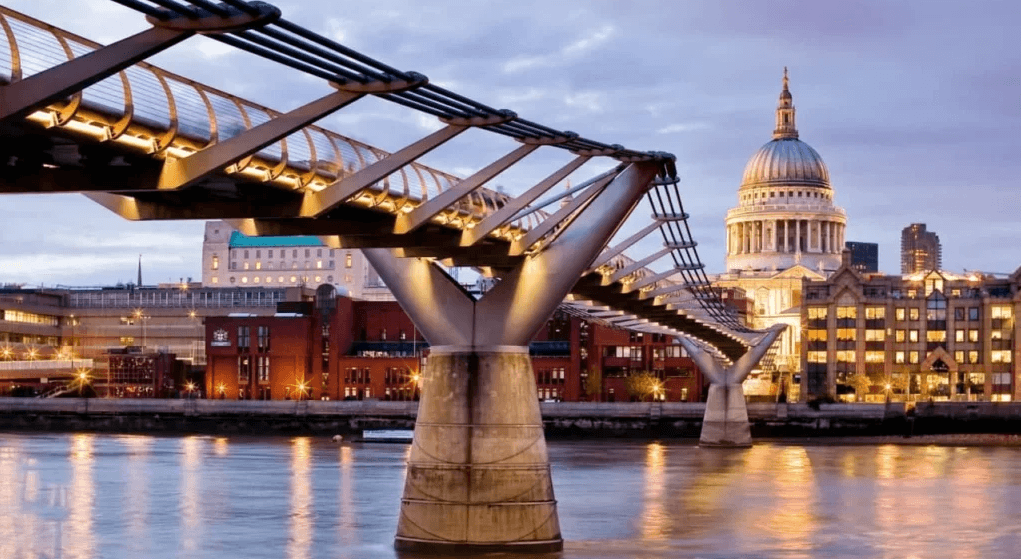

    A London Millenium gyalogoshíd látképe
Mérnöki fül: Az akusztikus emissziós vizsgálat (AE)

A híd belső hangjai nemcsak érdekességek, de életet is menthetnek. A modern roncsolásmentes anyagvizsgálat egyik csúcsa az akusztikus emissziós (AE) diagnosztika.

A hidak kritikus pontjaira – acélkábelekre, hegesztési varratokra, belső betonszerkezetekre – rendkívül érzékeny, piezoelektromos szenzorokat (speciális mikrofonokat) helyeznek el. Amikor egy anyag belső szerkezete megsérül (például elszakad egy apró acélszál a hordozókábelben, vagy mikrorepedés keletkezik a betonban), az ott felgyülemlett rugalmas energia ultrahang formájában szabadul fel.

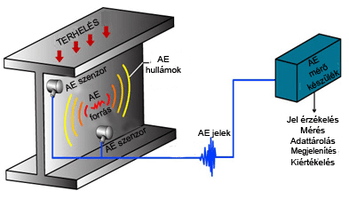

Akusztikus emissziós mérőkészülék működése

Ezek az események az emberi fül számára teljesen hallhatatlanok, de a műszerek rögzítik őket. A mérnökök a szenzorokhoz eljutó hangok időkülönbségéből – a földrengés-monitorozáshoz hasonló háromszögelési módszerrel – milliméteres pontossággal meg tudják határozni, hogy a híd belsejében hol indult meg a repedés. Ezzel a módszerével a katasztrófák jóval azelőtt megelőzhetők, hogy a strukturális gyengülés szabad szemmel láthatóvá válna.

Összefoglalás

A hidak nem statikus, élettelen képződmények. Minden egyes híd egyedi akusztikai ujjlenyomattal rendelkezik, amelyet az anyaga, a formája, a híd helyszínén uralkodó időjárás és a rajta zajló forgalom határoz meg. A hőtágulás okozta fémes durranások, a szél kísérteties fütyülése és a kerekek ütemes kattogása mind-mind részei ennek a monumentális ipari szimfóniának.

Az autónkban ülve talán csak bosszantó zajnak vagy megszokott háttérzörejnek tekintjük ezeket a hangokat, ám a híd belsejében zakatoló akusztikus világ valójában az építészeti zsenialitás és a fizika törvényeinek folyamatos párbeszéde. Legközelebb, ha áthaladsz egy nagy folyami hídon, érdemes egy pillanatra lehúzni az ablakot, vagy kicsit jobban figyelni a lábad alól érkező rezgéseket: a híd éppen mesél neked a saját életéről.

Ha kíváncsi vagy, milyen hangokat ad ki egy szél hatására mozgásba lendült híd, a következő linken található videóban belehallgathatsz:

https://www.reddit.com/r/oddlyterrifying/comments/134f0c5/sound_of_a_bridge_during_high_winds/


A cikk a szerző által feldolgozott hídépítési szakirodalom, mérnöki szakkönyvek és nemzetközi szakmai szervezetek publikációi alapján készült. A borítóképet az MI generálta a szerző útmutatása szerint.

Felhasznált irodalom / Forrásjegyzék
  • BIENKOWSKI, Janusz [et al.]: Acoustic Emission Testing for Structural Health Monitoring of Bridges. In: Journal of Bridge Engineering. 2018, vol. 23, no. 4, pp. 112–125.
  • BME Hidak és Szerkezetek Tanszék: A Megyeri híd szerkezeti felépítése és hídvizsgálati módszerei [online]. Budapest: Budapesti Műszaki és Gazdaságtudományi Egyetem, 2015 [időpont: 2026. június 22.]. Elérhető a világhálón: http://www.hidak.bme.hu/megyeri-hid-vizsgalat.
  • DUNAI, László – JAKAB, Gábor: Acélszerkezetek hőtágulása és dilatációs hézagok méretezése. In: Közlekedésépítési Szemle. 2021, 71. évf., 3. sz., 14–22. o.
  • FŐMTERV Mérnöki Tervező Zrt.: A dunaújvárosi Pentele híd (M8) támaszköz- és ívszerkezeti sajátosságai [online]. Budapest, 2012 [időpont: 2026. június 22.]. Elérhető a világhálón: https://www.fomterv.hu/projektek/pentele-hid.
  • KÁRMÁN, Theodore von: Aerodynamic Stability of Suspension Bridges: Lessons from Tacoma Narrows. Princeton: Princeton University Press, 1941. 156 p.
  • Közlekedési Múzeum: A budapesti Lánchíd története és szerkezeti átalakításai az 1914-es és 2021-es rekonstrukciók tükrében [online]. Budapest, 2023 [időpont: 2026. június 22.]. Elérhető a világhálón: https://www.kozlekedesimuzeum.hu/lanchid-tortenet.
  • SCHULER, Timothy A.: Why the Golden Gate Bridge Started Humming in 2020 – and How Engineers Plan to Fix It. In: Civil Engineering Magazine [online]. 2021. október 14. [időpont: 2026. június 22.]. Elérhető a világhálón: https://www.asce.org/publications-and-news/civil-engineering-source/civil-engineering-magazine/article/2021/10/why-the-golden-gate-bridge-started-humming.
  • Új Duna-híd (Megyeri híd) belső terei és szerkezete: A Megyeri híd, ahogy még soha nem láthattuk [videófelvétel]. Készítette: Építészfórum / YouTube, 2020 [időpont: 2026. június 22.]. Elérhető a világhálón: https://www.youtube.com/watch?v=L7veElR_tAY.
